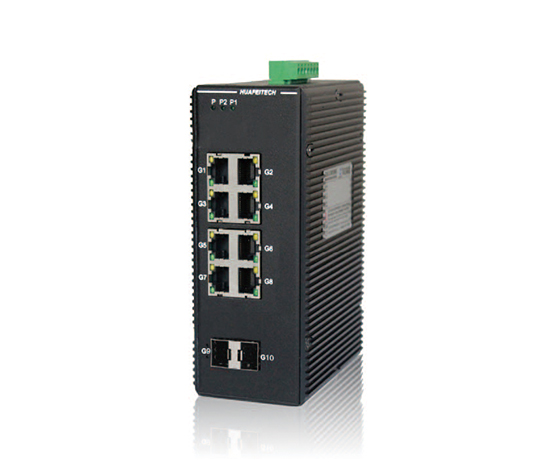

10口1000M二層非網管型卡軌式交換機HF-IES-1510系列產品概述HF-IES-1510系列交換機是一款10端口網絡通信非網管型二層工業級 以太網交換機，最多可提供2個千兆光電復用口/或兩個千兆SFP口和8個百兆電口，即插即用，采用工業級寬溫范圍設計，可在環境溫度-40℃~+85℃、相對 濕度5~95%（無凝露）的狀態下正常工作，具有防塵、防鹽霧等性能，適用于環境惡劣的工業領域。
-
10口1000M工業級以太網交換機
符合工業四級電磁兼容性要求
10/100M、10/100/1000M、半/全雙工、MDI/MDI-X自適應
綠色工業以太網系列，無風扇，低功耗設計
多種可選電源電壓輸入
寬溫工作（-40℃～+85℃）
滿足嚴苛電氣環境可靠工作要求
冗余雙電源輸入，具備高可靠性
電源監控告警輸出
IP40防護等級，金屬外殼
DIN卡軌式或壁掛式安裝
CE、FCC、RoHS認證
端口特性 | |
百兆電口 | 10/100Base-T(X)自適應以太網RJ45 |
千兆光口 | 1000Base-X,單多模LC/SC可選 |
千兆電口 | 1000Base-T(X)自適應以太網RJ45口 |
傳輸距離 | |
雙絞線 | 100m(采用標準CAT5、CAT5e網絡線纜) |
多模光纖 | 1310nm 5km(100M) 850nm 550m(1000M) |
單模光纖 | 1310nm 40km/60km(100M) 1550nm 60km/80km(100M) 1310nm 10km/40km(1000M) 1550nm 60km/80km(1000M) |
技術參數 | |
協議標準 | IEEE802.3、IEEE802.3u、IEEE802.3x/802.3ab/802.3z， |
流量控制 | IEEE802.3x流控、背壓流控 |
傳輸方式 | 存儲轉發 |
MAC表 | 8K |
包緩沖區 | 1Mbit |
包轉發率 | 4.2Mpps |
交換時延 | <5μS |
電源特性 | |
電源備份 | 雙電源熱冗余 220VAC/DC(85～264VAC，120～300VDC) |
輸入電壓 | 可選 24VDC（10～36VDC），48VDC（36～72VDC）， 110VDC（72～154VDC） |
接入端子 | 7芯5.08mm間距插入端子 |
電源保護 | 支持過載保護、反接保護、冗余保護 |
額定功率 | ≤8.5W |
指示燈 | |
LED | 電源LED:P、P1、P2， 接口LED:Link/ACT、Speed (RJ45口) |
環境特性 | |
溫濕度 | 工作溫度：-40℃～+85℃，貯存溫度：-40℃～+85℃， 相對濕度：5～95%(無凝露) |
認證 | |
EMI | FCC Part 15 Subpart B Class A， EN 55022 Class A |
EMS | IEC 61000-4-2（ESD） Level 3，IEC 61000-4-3（RS） exceeds Level 3 ，IEC 61000-4-4（EFT） Level 3，IEC 61000-4-5（Surge） Level 3 ，IEC 61000-4-6（CS） Level 2 ，IEC 61000-4-8，IEC 61000-4-11，IEC 61000-4-16 |
機械 | 振動：IEC 60068-2-6， 沖擊：IEC 60068-2-27， 跌落：IEC 60068-2-32 |
質保周期 | |
質保周期 | 4年 |
機械特性 | |
產品外殼 | 金屬 無風扇 |
防護等級 | IP40 |

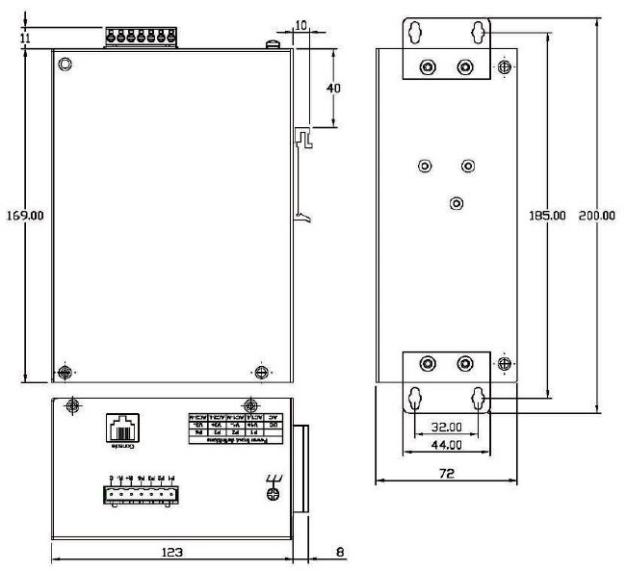

產品尺寸 | 72×123×169mm |
產品重量 | 0.8Kg |
安裝方式 | DIN卡軌式或壁掛式 |
HF-IES-A210-2GC-8TX
HF-IES-A210-2GFX/SFP-8TX
