一、概述
車載圖像監控系統是城市交通安全運行建設的一個重要組成部分，該系統對運行的公交車內部進行實時視頻圖像監控，并記錄這些視頻圖像，供公交運營公司和公安分局及時掌握車內情況，同時方便司機觀察后車門乘客下車情況。便于公交司機及公交運營公司管理和治安防范，是建造平安城市的一部分，有利于社會和諧和發展。
二、解決方案
車載圖像監控系統主要由車載攝像頭、車載視頻編碼器、工業以太環網交換機、車載網絡錄像機和電源系統組成。
此項目采用華飛科技工業級車載交換機。充分考慮因車輛行駛過程中產生的振動、沖擊、電磁干擾等不穩定因素對系統造成影響。車載局域網由車廂內分布安裝的攝像機通過五類線纜匯聚支HF-EN1008工業級以太網交換機。通過HF-EN1008交換機的8個M12業務接口，實現車載網絡錄像和車載攝像頭之間數據互通、互聯。車載網絡錄像機存儲本地視頻圖像同時可通過無線方式將數據發送至線路調度站或調度指揮中心。

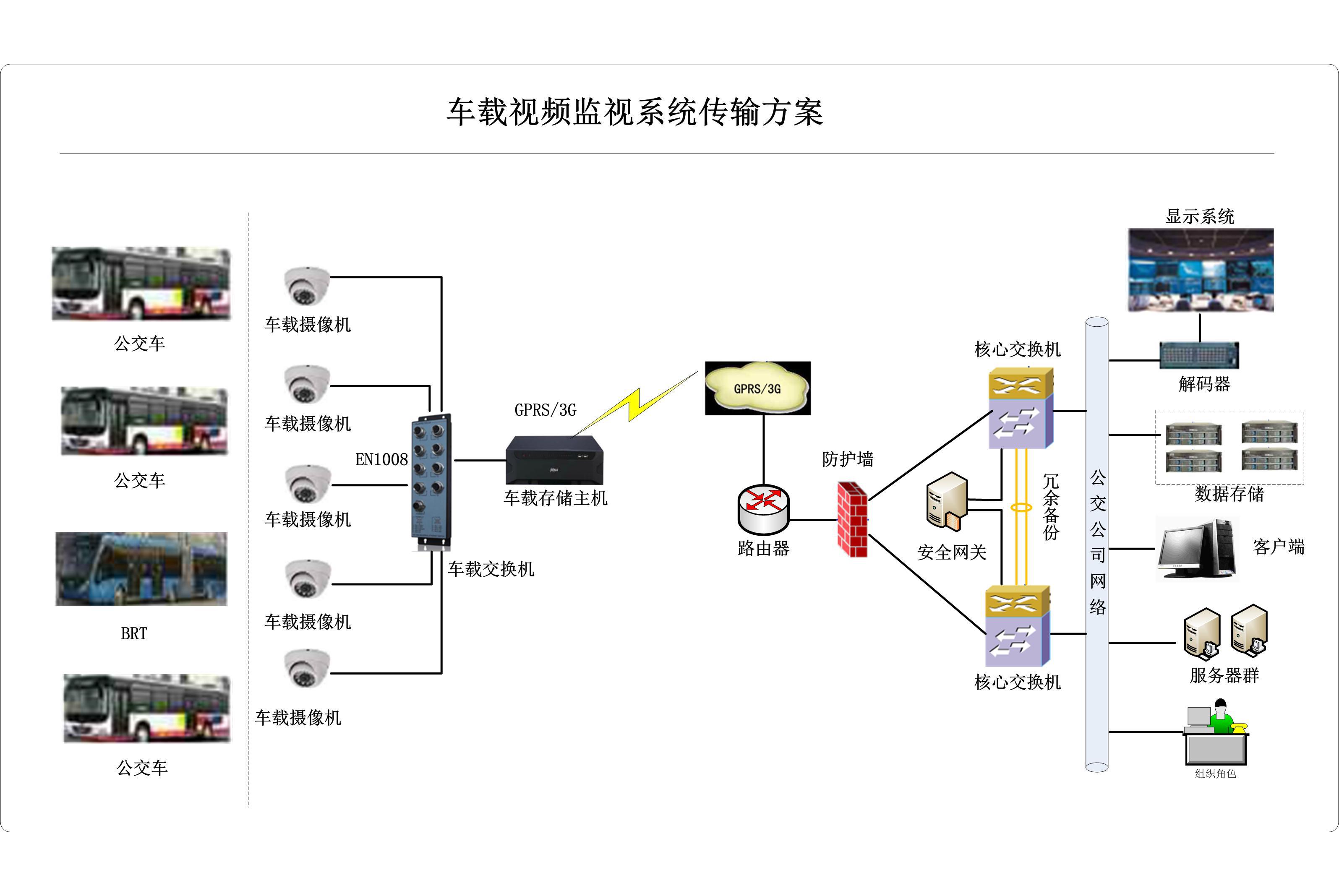

三、系統結構圖
四、設備特點：
l 設備結構緊湊、小巧靈活、方便固定安裝；
l 采用德國進口M12航空插頭，有效防止接口脫落，安全可靠高；
l 四級電磁兼容防護設計，有效防止電磁干擾；
l 無風扇散熱、IP40的防護等級設計，提高產品性能；
l 寬溫工作-40℃～+85℃；
l 抗沖擊、振動性能好；
l 具有防塵、防鹽霧特性、適用于環境苛刻的工作條件。
